Описание
Электролебедка JK приводится в действие электродвигателем, который через упругую муфту, трехступенчатый закрытый редуктор и зубчатую муфту вращает барабан, используя при этом тормоз безопасности. Данный продукт отличается высокой универсальностью, компактной конструкцией, небольшими размерами, легким весом, большой грузоподъемностью, удобством использования и транспортировки. Он широко используется для подъема или буксировки материалов в строительстве, водном хозяйстве, лесной промышленности, горнодобывающей отрасли, на доках и в других областях. Может также использоваться в качестве вспомогательного оборудования для современных линий автоматической работы с электронным управлением.
Условия работы
1. Выбор места установки: Электролебедку следует устанавливать на ровной, прочной и свободной от препятствий площадке. Грунт должен обладать достаточной несущей способностью для выдерживания веса лебедки и ее груза.
2. Фиксированное основание для установки: Во избежание смещения или опрокидывания лебедки во время работы ее необходимо устанавливать на неподвижное основание. Основание должно быть изготовлено из прочных материалов и закреплено на земле болтами или стальными гвоздями.
3. Монтаж и регулировка: В процессе установки необходимо выполнить правильный и стабильный монтаж в соответствии с конкретным типом и спецификациями лебедки, обеспечив целостность, правильную сборку и регулировку принадлежностей для обеспечения нормальной работы лебедки.
4. Заземление: Силовой кабель электролебедки должен быть заземлен для обеспечения безопасности персонала. Заземление может быть выполнено путем установки заземляющего штыря, соединяющего силовой кабель с заземлителем.
5. Требования к окружающей среде: Электролебедку следует устанавливать в сухом, защищенном от коррозионных газов и хорошо вентилируемом помещении. Следует избегать установки во влажных, кислотно-щелочных средах или местах с легковоспламеняющимися материалами.
Особенности
1. Электролебедки характеризуются компактными размерами, легким весом, плавной работой, низким уровнем шума и удобством использования, и широко применяются в строительной подъемной отрасли.
2. Они являются незаменимыми продуктами для повышения эффективности и снижения трудоемкости в малоэтажном строительном подъемном секторе.
Технические данные
|
Модель электролебедки |
0,5 т |
1 T |
2 T |
3T |
5T |
|
|
Номинальная грузоподъемность, т |
0.5 |
1 |
2 |
3 |
5 |
|
|
Номинальное напряжение стального каната, кН |
5 |
10 |
20 |
30 |
50 |
|
|
Общее передаточное число |
36.6 |
40.59 |
54.9 |
88.6 |
119.34 |
|
|
Барабан |
Диаметр × длина, мм |
165×350 |
165×400 |
219×535 |
325×640 |
1273×594 |
|
Стальной канат (емкость каната), м |
50(100) |
70(160) |
80(180) |
80(200) |
100(150) |
|
|
Стальной канат |
Характеристики |
6×19 |
6×19 |
6×19 |
6×19 |
6×19 |
|
Диаметр, мм |
7.7 |
9.3 |
12.5 |
19.5 |
15.5 |
|
|
Скорость подъема, м/мин |
22 |
22 |
22 |
9 |
16 |
|
|
Модель двигателя |
5KW-4 |
7.5KW-4 |
11KW-4 |
15KW-4 |
18KW-4 |
|
|
Масса машины (без оснастки), кг |
120 |
170 |
320 |
400 |
740 |
|
Запасные части

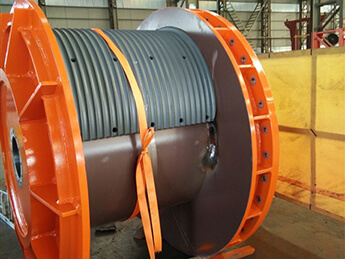

Барабан стального каната
Барабан является одним из основных компонентов лебедки, и его главная функция заключается во вращении и наматывании стального каната. Барабан непосредственно устанавливается на выходном валу редуктора и вращается посредством зубчатой передачи. Во время работы лебедки стальной канат наматывается на барабан. После запуска лебедки барабан начинает вращаться, тем самым осуществляя натяжение стального каната.

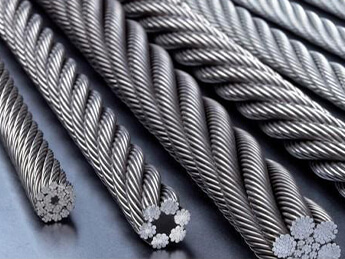

Стальной канат
Стальной канат электролебедки является основным элементом для подъема и перемещения тяжелых грузов. Стальной канат непосредственно используется для подъема грузов лебедкой и должен выдерживать вес тяжелых объектов и изменения центра тяжести. Во время подъема нагрузка на стальной канат очень высока, поэтому обычно используются высококачественные и высокопрочные стальные канаты.
